Un’efficace soluzione per inviare segnali audio/video digitali fino alla risoluzione 1080p, con supporto HDCP e EDID, su una rete Ethernet già presente. Prevista la possibilità di gestire videowall da 2×2 a 8×8.
Inviare segnali audio e video digitali, ad alta definizione, attraverso
una rete dati IP, con un unico cavo di tipo standard, quindi a basso
costo di installazione, fino a distanze di 100 metri e gestire,
all’occorrenza, videowall da 2×2 a 8×8.
Con la serie ProNET Advanced, Comm-Tec offre un sistema che permette
di gestire e distribuire segnali digitali audio video HD – da
interfacce DVI, HDMI e Display Port – su reti Internet Protocol.
L’operatività del sistema è semplice: un trasmettitore converte i
segnali digitali A/V in un flusso compatibile con Ethernet Gigabit; un
ricevitore riconverte i segnali in un formato compatibile HDMI 1.3, con
supporto sia di HDCP sia di EDID, con la stessa risoluzione del segnale
in uscita. Come caratteristica aggiuntiva, il sistema permette il
trasferimento al trasmettitore dei comandi di controllo RS-232C. È
quindi facile controllare e gestire i dispositivi HDMI (display,
videoproiettori, ecc.) in modo centralizzato.
Basta aggiungere l’alimentazione

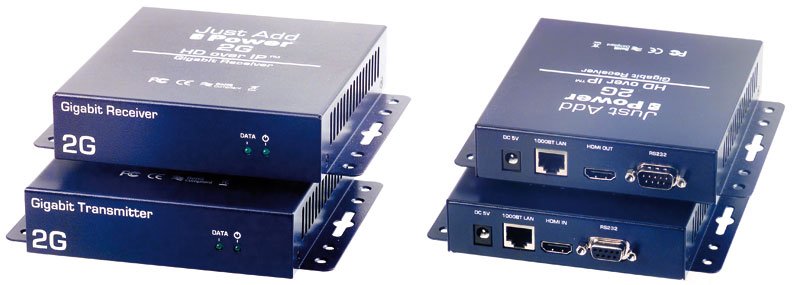

I dispositivi ProNET Just Add Power 2G permettono di distribuire il
segnale video HD a più videoproiettori e monitor LCD, con la possibilità
di ritorno del segnale via RS 232 (o IR con modulo opzionale IR
Manager), dalla destinazione alla sorgente. Il segnale audio video in
formato digitale viene trasmesso su cavi Cat 5/6/7 fino a 100 metri,
senza alcuna perdita di segnale, consentendo di posizionare i
dispositivi Just Add Power a notevole distanza dallo switcher di rete.
Il
nome Just Add Power indica proprio la grande semplicità di
configurazione: basta solo collegare l’alimentazione per far funzionare
il sistema, che è configurabile in diverse modalità, come spiegato nel
riquadro dedicato.
Just Add Power si configura in completa
autonomia: con il sistema Auto-IP basta collegare allo switcher di rete
il trasmettitore (ProNET HD-408A) e il ricevitore (ProNET HD-208A o
ProNET HD-208PoE) e questi, dopo un breve periodo di inizializzazione
(circa 30 secondi), iniziano la trasmissione del contenuto.
Il
sistema Just Add Power non deve essere confuso con i convertitori di
segnali HDMI su cavo Cat 5, che operano una semplice conversione del
formato del segnale, ma permette l’inoltro di segnali digitali audio
video su una rete Lan Ethernet, insieme con i dati. Risulta quindi
essere un sistema particolarmente comodo e pratico in installazioni
dove, per motivi pratici o di tempo (ad esempio, reti temporanee), non
si vogliano realizzare due reti separate per dati e segnali audio video o
dove sia già presente una Lan Ethernet. In definitiva, il sistema
ProNET innova il modo di effettuare i cablaggi delle reti Lan,
semplificando molto la vita all’installatore.
È possibile
infatti creare, all’interno di una rete Lan, reti di livello inferiore
(sub-reti) per la distribuzione dei segnali audio e video, con accessi
differenziati rispetto alla Lan principale. Nell’ultima serie è
possibile avere la funzione videowall, senza la necessità di avere
monitor videowall, utilizzando vari ricevitori.
I punti di forza di Just Add Power 2G
• Trasmissione di segnale Full HD, 1080p;
•
Rispetto ai sistemi classici di conversione su Cat 5, non è presente
alcuna perdita di qualità del segnale, dato che è immune alle
interfernze, allo skew e alla distanza;
• Nessuna limitazione sulla distanza;
• Fino a 20 sorgenti e 200 destinazioni in un singolo sistema;
• Utilizzando switcher di rete programmabili (per VLAN) si può dare al sistema la funzionalità di matrice;
• Ogni ricevitore configura in automatico la miglior risoluzione di uscita per il display;
• Completamente compatibile HDCP e EDID;
• Basso tempo di latenza nella trasmissione;
• Disponibile case compatibile con rack da 19” contenente 3 trasmettitori.
I vantaggi di un segnale HDMI su sistemi IP
• Permette di creare la propria rete audio video in cui tutti i ricevitori trovano i trasmettitori automaticamente;
• Utilizzo in reti domestiche esistenti con switcher e router di basso costo.
Le caratteristiche dei sistemi ProNET Advanced
Trasmettitore 408A HD
HD su rete Ip, codifica utilizzando compressione Just Add Power in
tempo reale, 300 Mbit/s massimo, Audio PCM o Dolby Pro Logic, design
compatto.
3-Channel HD 439A
Tre codificatori indipendenti in un cabinet da 19” RU, 3
trasmissioni indipendenti HDMI su rete IP, Just Add Power tramite
compressione in tempo reale, 300 Mbit/s massimo. Data rate per stream.
Ricevitore HD208A
Decoder da Gigabit Ethernet a HDMI, interfaccia RS-232 incorporata, alimentazione via PoE (Power over Ethernet).
P2P + P2M + M2M: le configurazioni possibili
I dispositivi Just Add Power possono essere utilizzati in tre differenti configurazioni:
– come connessione punto a punto;
– come connessione punto-multipunto,
1 x 65.000
– come connessione multipunto-multipunto, 20 x 65.000
Tramite l’uso della speciale tecnologia Just Add Power, la
trasmissione dei segnali con risoluzione Full HD (1920 x 1200/60 Hz) è
ottenuta senza alcun degrado visibile dell’immagine.
