Con la progressiva copertura nazionale dei servizi LTE, diventa indispensabile l’utilizzo di centralini con filtro di attenuazione dal canale 61 al 69. I modelli serie TMA di Teleco, a 3 e 4 ingressi, sono dotato di filtro LTE selezionabile.
I centralini TMA, da interno, sono destinati a impianti di piccola e
media dimensione. Tutta la gamma, suddivisa nelle famiglie TMA 735
(livello d’uscita di 117 dBµV in UHF) e TMA 325 (110 dBµV in UHF), offre
3 oppure 4 ingressi. Il modello TMA 735/V45U LTE è dotato dell’ingresso
VHF esteso a 400 MHz, che comprende la banda S.

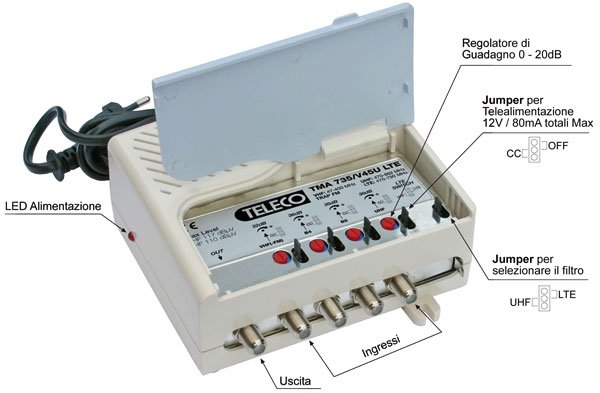

Filtro LTE selezionabile
L’ingresso VHF di tutti i modelli è dotato di trappola FM. Questi centralini vengono realizzati in contenitore plastico con coperchio apribile per accedere alle regolazioni. Inserendo il filtro LTE tramite l’apposito selettore a jumper, la banda passante dell’ingresso di Banda 5ª si riduce ai canali 39÷60 e la banda passante dell’ingresso UHF si limita ai canali 21÷60. L’amplificazione, racchiusa in un involucro metallico completamente schermato, è separata per le due bande di frequenza. La regolazione del guadagno, pari a 20 dB, è disponibile su ogni ingresso, così come la telealimentazione da +12 Vc.c., 80mA totale. Il consumo massimo è di 7W. Le dimensioni in mm sono: 139 x 54 x 146.
Il guadagno
I due modelli TMA 735, a seconda della versione, offrono un guadagno di 32 dB in banda VHF, 34 dB in Banda 4ª e 5ª, 36 dB in UHF. I modelli TMA 325, invece, guadagnano meno: 22 dB in VHF e 25 dB nelle altre bande. La figura di rumore si mantiene entro i 4/8 dB con il filtro LTE disinserito e sale di 1 dB con filtro attivo.
