Il catalogo di Mediasat per realizzare un impianto in fibra ottica è modulato su una vasta gamma di prodotti: dall’entry level ai più sofisticati prodotti di Spaun. Interessante l’LNB con doppia uscita: ottica+elettrica.
La distribuzione dei segnali televisivi in fibra
ottica si sta velocemente diffondendo, soprattutto nei condomini di
dimensioni medio-grandi. Mediasat offre una gamma di prodotti per la
distribuzione in fibra ottica a brand WNC e Spaun completa.
Vediamo alcune fra le soluzioni più interessanti.

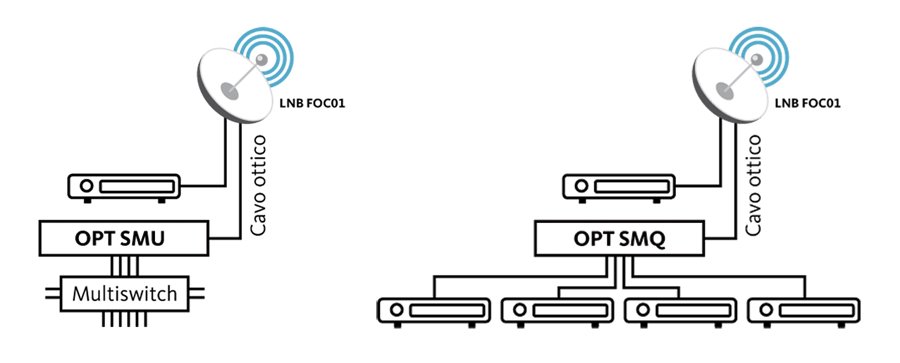

LNB WNC con uscita doppia: fibra ottica + cavo coassiale
Il convertitore FOC 01 WNC possiede due uscite: fibra ottica e legacy (connettore F). Permette quindi di servire una presa di utente tradizionale e, contemporaneamente, di alimentare una rete di distribuzione in fibra ottica. L’alimentazione dell’LBN viene effettuata attraverso l’uscita legacy, utile anche per collegare il misuratore di campo durante il puntamento del disco. Inoltre, il catalogo Mediasat offre tutto il necessario per la completa realizzazione dell’impianto: dagli splitter/derivatori ottici ai convertitori di segnale da ottico a coassiale.
Impianti con LNB a uscita su cavo coassiale
Con
i componenti Spaun è possibile realizzare impianti di distribuzione in
fibra ottica (Sat + DTT), utilizzando un LNB con uscite tradizionali
Quattro oppure Quad. Lo schema d’applicazione propone una configurazione
mista ottico/coassiale. Viene utilizzato il trasmettitore ottico (SOT x
1310607 NF) per i segnali Sat e DTT miscelati con l’SEW 121 F.
Il ricevitore ottico (SORx 1310607 NF), disposto anche a distanza
ragguardevole, riconverte i segnali da ottico ad elettrico. Il
miscelatore e il multiswitch a 12 uscite di tipo tradizionale (SMS
51203 NF) distribuiscono i segnali Sat e DTT ad altrettante prese di
utente.
Spaun BluBox/SOTx: distribuzione ottica DVB-S/S2
Per impianti importanti e di grandi dimensioni, ad esempio la distribuzione fino a 16 diverse IF-SAT (quattro feed satellitari) oltre al segnale DTT, la centrale Spaun BluBox/SOTx è una soluzione adeguata. L’unità base da 19” per il montaggio a rack o a parete, ospita fino a 4 trasmettitori ottici. E’ compatibile con LNB Quattro oppure Quad e, grazie al controllo remoto, può essere configurata e gestita via LAN/IP. Supporta fino a 32 linee ottiche. I connettori d’uscita sono del tipo SC/APC. Sono disponibili 4 diversi trasmettitori ottici (con differenti lunghezze d’onda), dei quali uno supporta la doppia distribuzione Sat+DTT. Le dimensioni della centralina sono le seguenti: mm 486x361x265. La temperatura di funzionamento si estende da -10°C a +55 °C.
